نمایش شارژ: نور قرمز در حال شارژ و سبز نشان دهنده شارژ کامل
حالت شارژ: شارژ خطی
ارتباط ورودی: تایپ سی (TYPE C)
توضیحات:

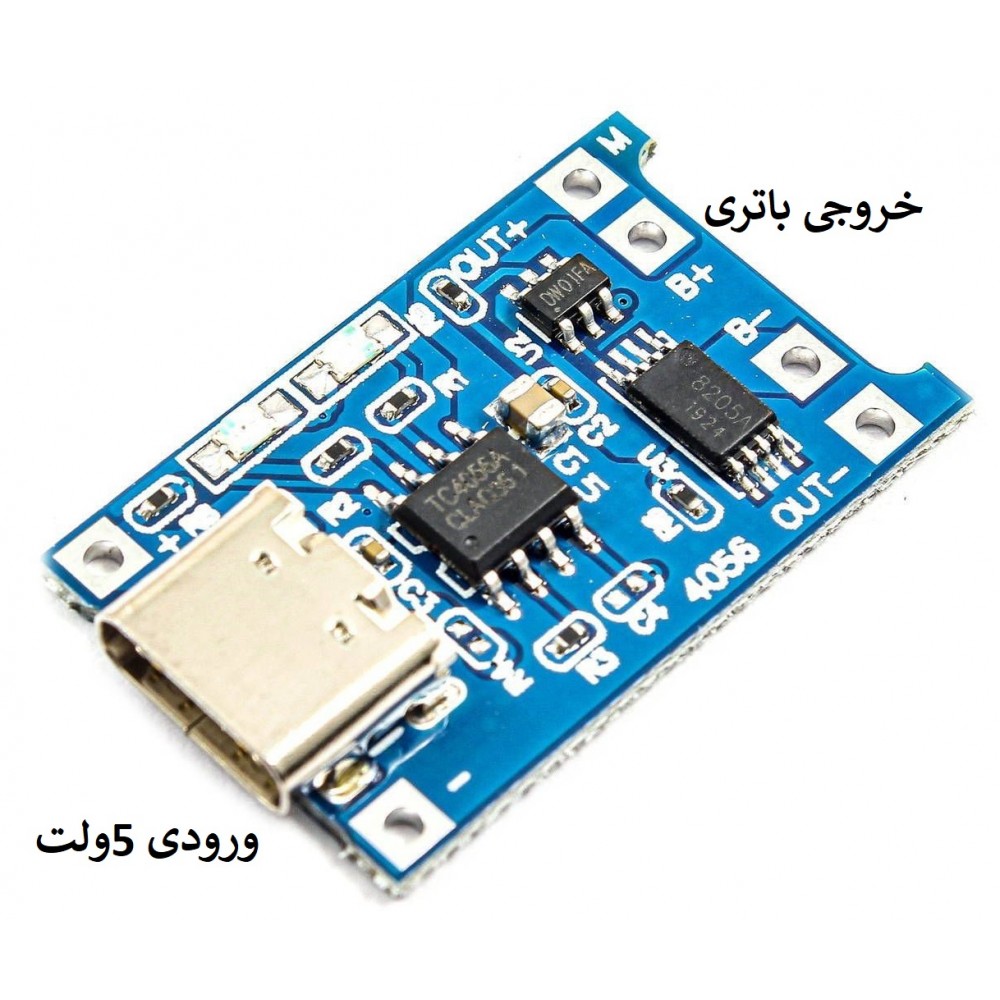

ماژول شارژر باتری لیتیمی دارای چیپ 4056 با ورودی 5ولت یو اس بی تایپ سی مناسب برای شارژ با جریان 1امپر دارای محافظتهای اتصال کوتاه، شارژ و دشارژ بیش از اندازه و جریان بیش از 3امپر میباشد
برای استفاده از ماژول ولتاژ 5ولت ورودی را توسط کانکتر یو اس بی تایپ سی و یا پدهای کناری ان که با + و – روی برد مشخص شده اعمال نمایید و مثبت و منفی باتری را هم به پدهای خروجی که با OUT+ و OUT- مشخص شده متصل نمایید.
بر روی ماژول دو LEDبه رنگ ها سبز و قرمز در نظر گرفته شده که زمانی که LEDقرمز روشن شود به معنی شارژ باتری و زمانیکه LEDسبز روشن شود به معنا شارژ شدن کامل خواهد بود. ورودی ماژول را می توان از پورت TYPE Cو یا آداپتور دیواری 5 ولت تغذیه کرد.
